背景介紹

基礎數據：位于西南區域的某60萬千瓦火電機組，系統保有水量約2萬立方米，循環水量約7.5萬立方米/小時。補水為地表水，電導率390-410uS/cm范圍有浮動。

方案設計：設計濃縮倍數5倍，加藥濃度9ppm,每天業主計劃加藥200-250Kg的阻垢緩蝕劑，但因?yàn)樗匦孤?，?shí)際運行濃縮倍數2-3倍。

現場監控：2019年6月，現場安裝了水云蹤設備，對循環水的水質與熒光聚合物藥劑濃度進行實時在線監測。水云蹤設備進行加藥自動控制，因?yàn)闃I(yè)主對于加藥總費用的考慮，要求每天不超過250Kg，結合實際的濃縮倍率，設置加藥泵的啟停值為30-32ppm。

現象

從水云蹤在線數據觀察，7月5日到7月20日期間，藥劑濃度基本都在22-32ppm之間，未能按照預想控制在30-32ppm之間。需要進行探索現象背后的原因，分析對于處理成效與處理成本的影響，并探討改進的措施。

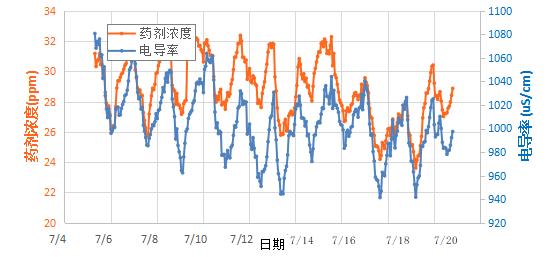

圖1.藥劑濃度及電導率趨勢

討論

問題的成因分析：

該系統補水特點明顯，每天下午兩點左右開始大量補水，此時電導率開始下降，晚上10點左右停止補水，循環水電導率開始緩慢上升。在此期間，循環水電導率為最高為1080uS/cm，而最低僅為940 uS/cm。如取補水平均電導率為400 uS/cm，則相應的濃縮倍數在2.35~2.7之間波動。從這個角度來分析，系統操作的濃縮倍數比較平穩，但是濃縮倍數太低，浪費藥劑。

對比藥劑濃度與系統電導率的關系，呈現出高度的相關性，顯示系統的濃縮倍數是藥劑濃度的主導影響，也顯示了在目前的自動加藥方式下，加藥泵的出力不能滿足迅速補充所需藥劑的要求。

現場實際情況：

1、加藥泵額定出力為106L/H,但業主擔心加藥量失控，將頻率調整為30%，實際處理理論計算出力為30.18L/H.

2、現場循環水流經前池進入循環水泵，前池分為獨立的兩格，獨立的前池分別對應循環水泵，在負荷較高時，循環水泵均開啟，當負荷較低時，一般只開啟一格。在設計加藥點時，因?yàn)榭紤]到循環水的流動性問題，將加藥點設置兩個，分布于兩個獨立的前池。未考慮負荷較低時的前池關閉問題，也間接導致一部分藥劑加入到死區，無法正常循環。

3、現場于7月4日送貨6噸，7月16日用完，平均每天用量約460Kg。

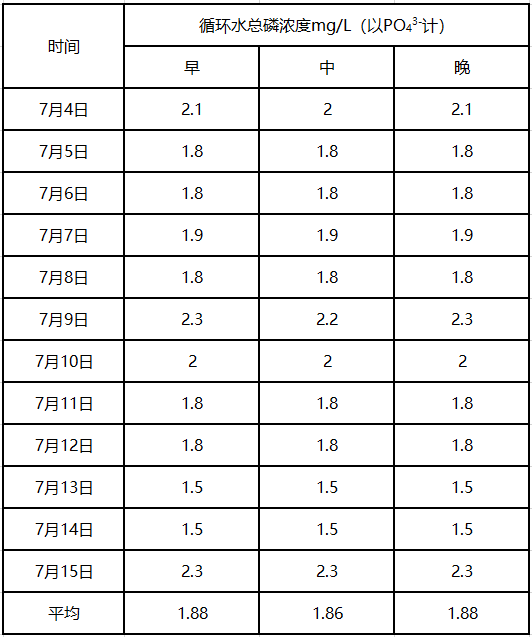

4、業主每天進行循環水中總磷分析，結果如下表：

5、在相同的時間段里，水云蹤檢測藥劑濃度平均值為28.85ppm，藥劑含磷5.3%，換算為總磷約為1.53mg/L,設備檢測與人工化驗的誤差為18.6%，考慮補充水也有少許總磷，實際誤差更小，基本在接受范圍內，說明設備檢測數據較穩定。

結論及建議

1.用戶目前的管理方式粗放，只考核藥劑總消耗量。在濃縮倍數的較低的情況下，沒有按照既定的加藥方案進行，降低了循環水中藥劑濃度，有一定的結垢或者腐蝕風險。

2.根據實際推算，加藥泵的出力調整在30%時，達不到30.18L/H，考慮藥劑密度因素，約為16.24L/H。如果要求循環水中藥劑濃度及時達到預期值，應調整加藥泵的出力。

3、現場設計加藥點時，一定要認真了解實際運行習慣、系統設計，充分考慮補水點、加藥區域循環水流動性、取樣點等綜合因素，按照目前的狀況，建議改造加藥點，將加藥點設置在以前池為中心線，取水點的另一側。

4、建議進行模擬實驗，確定該水質在低濃縮倍率下的的加藥量，確保系統運行安全可靠。
